Prawie jak formatówka – Część druga

Chwilę już minęło od czasu, gdy rozpocząłem pracę nad czymś „prawie jak formatówka”. W pewnym sensie, to projekt dotarł do momentu, w którym trzeba będzie zadecydować co dalej, ale póki co, to może pokrótce opiszę, co w międzyczasie działo się z moją konstrukcją.

Mocowanie wózka

Część pierwsza kończy się na wykonaniu wózka. Teraz trzeba go zamocować. I tu zaczynają się „schody”.

Ryobi RTS 1800G - DIY Mod - Modyfikacja

Wstępna koncepcja z uchylanym blatem na zawiasach nie jest zła.

Owszem, że wymaga to trochę „gimnastyki”, ale przecież to dla tego rodzaju wyzwań zajmujemy się majsterkowaniem.

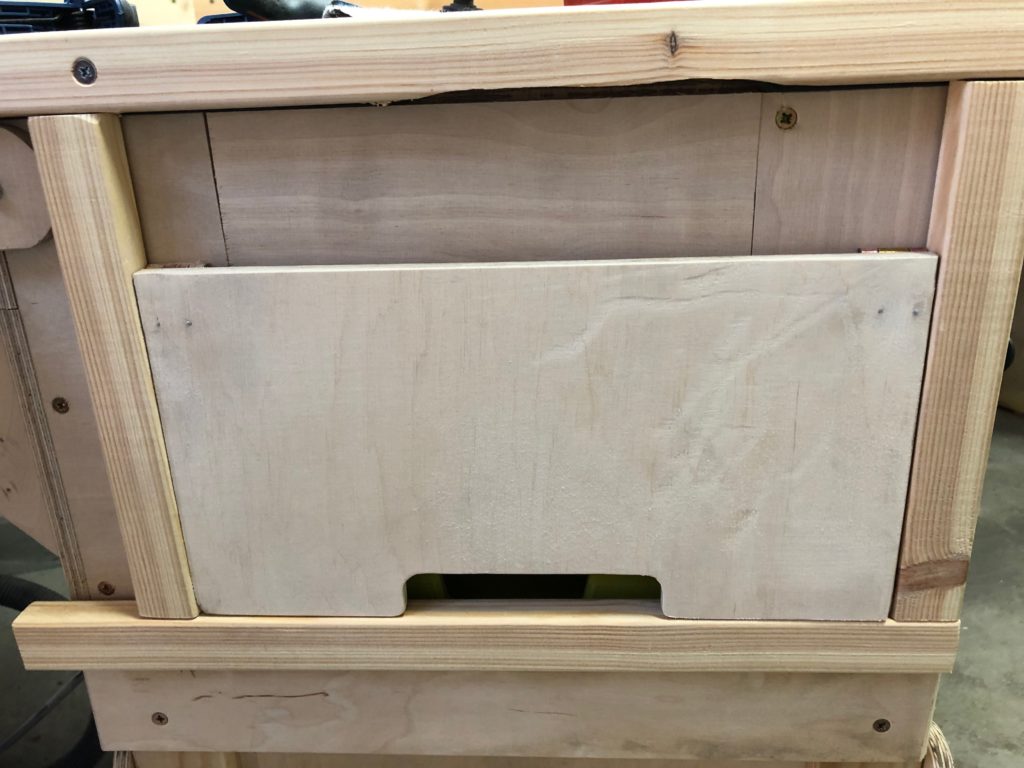

Po kilku chwilach mamy już zgrabnie wkomponowany w całość blat, na którym będziemy mocować podstawę wózka.

Ryobi RTS 1800G - DIY Mod - Modyfikacja

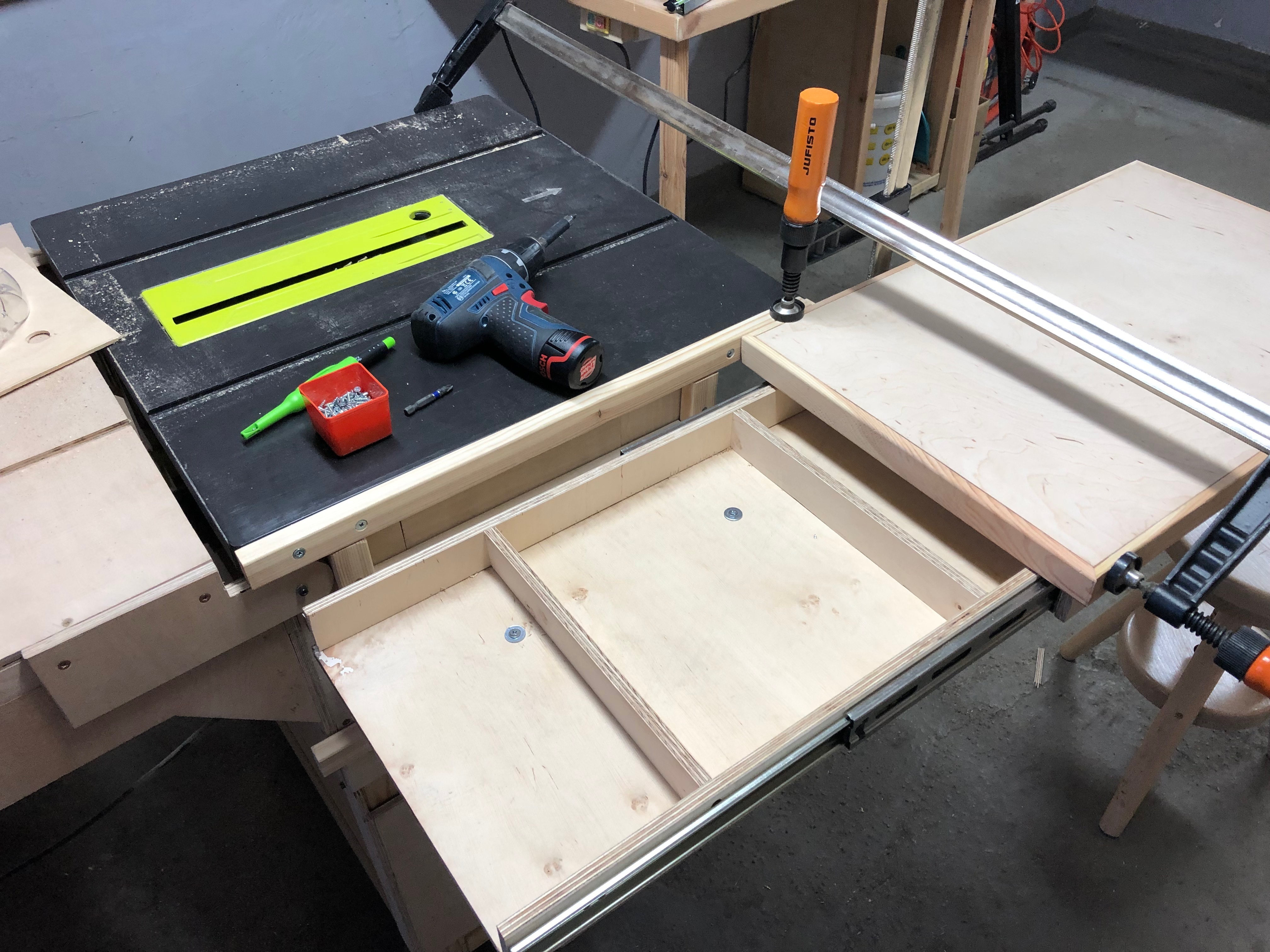

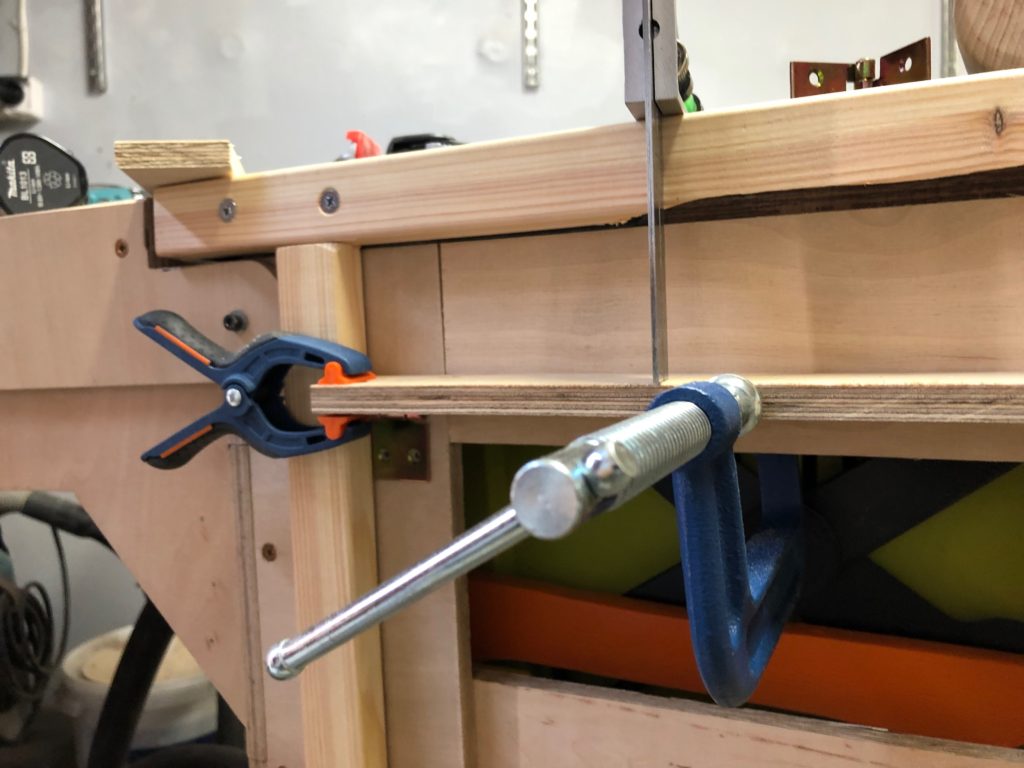

Jeszcze trochę „gimnastyki”, kobyłka, najdłuższy ścisk jaki posiadam, poziomica i … I właściwie do tej pory wszystko idzie w miarę zgodnie z planem.

Dolna część jest przykręcona do uchylnego blatu, który chwilowo jest dodatkowo podparty, żeby nie zamykał się pod ciężarem wózka i pozostawał równoległy do blatu pilarki.

Ryobi RTS 1800G - DIY Format Table Mod - Prawie jak formatówka - Modyfikacja

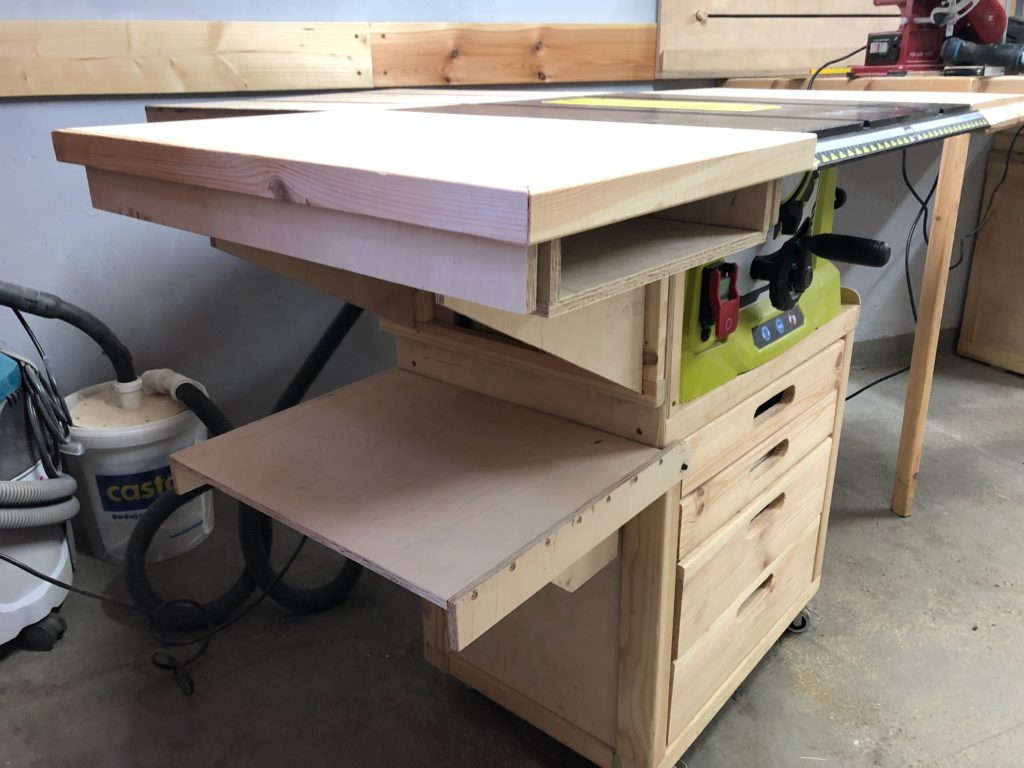

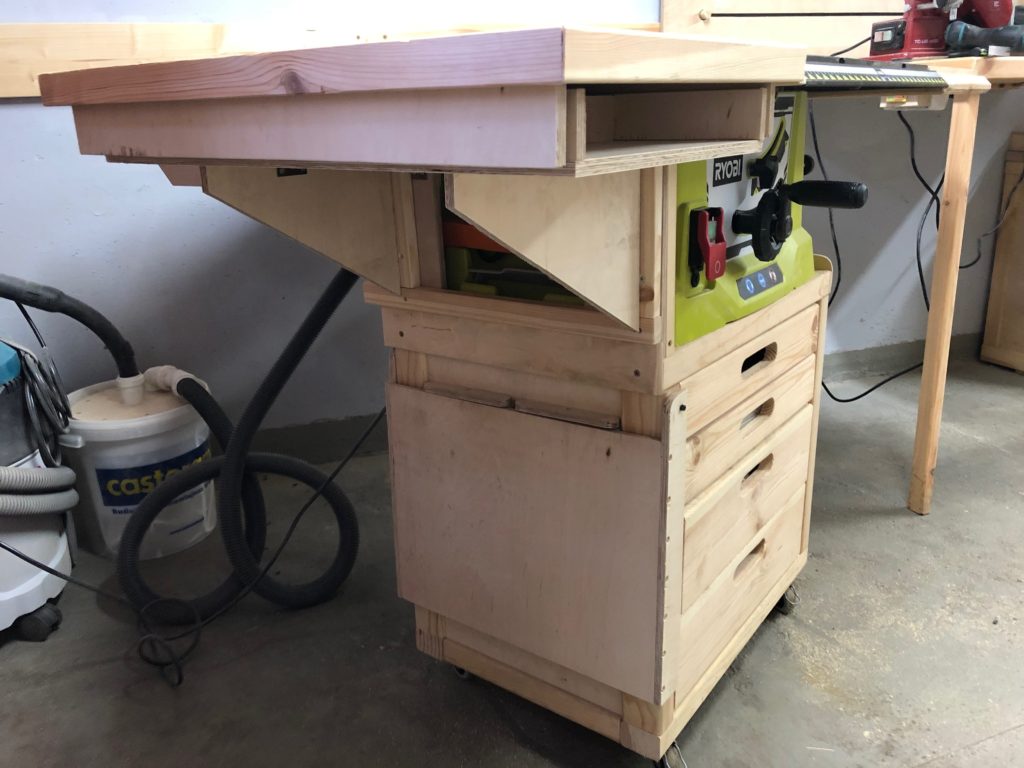

Do tak ustalonego i zweryfikowanego względem głównego blatu położenia możemy dociąć i przymocować składane podpory.

Miejsca nie ma zbyt wiele…

… gdyż poniżej mamy składany blat pomocniczy, który też bywa użyteczny i nie chciałbym się go pozbywać.

Ryobi RTS 1800G - DIY Format Table Mod - Prawie jak formatówka - Modyfikacja

Wreszcie pierwsze testy. Na pierwszy rzut oka nie wygląda tragicznie.

Ryobi RTS 1800G - DIY Format Table Mod - Prawie jak formatówka - Modyfikacja

W pozycji startowej jest nawet całkiem dobrze.

Ryobi RTS 1800G - DIY Format Table Mod - Prawie jak formatówka - Modyfikacja

Przy maksymalnym wysuwie zaczyna być widać pierwsze problemy i niedociągnięcia tej konstrukcji. Wózek opada względem blatu odbiorczego. No nic, myślę sobie. Oby to był największy z problemów przy tej realizacji.

Ryobi RTS 1800G - DIY Mod - Modyfikacja

W końcu jak się próbuję zrobić kompaktową, mobilną i składaną formatówkę, to przecież nie może wszystko iść łatwo i bez przeróbek. Zresztą nawet z założenia to miała być tylko „prawie jak formatówka”.

Ryobi RTS 1800G - DIY Mod - Modyfikacja

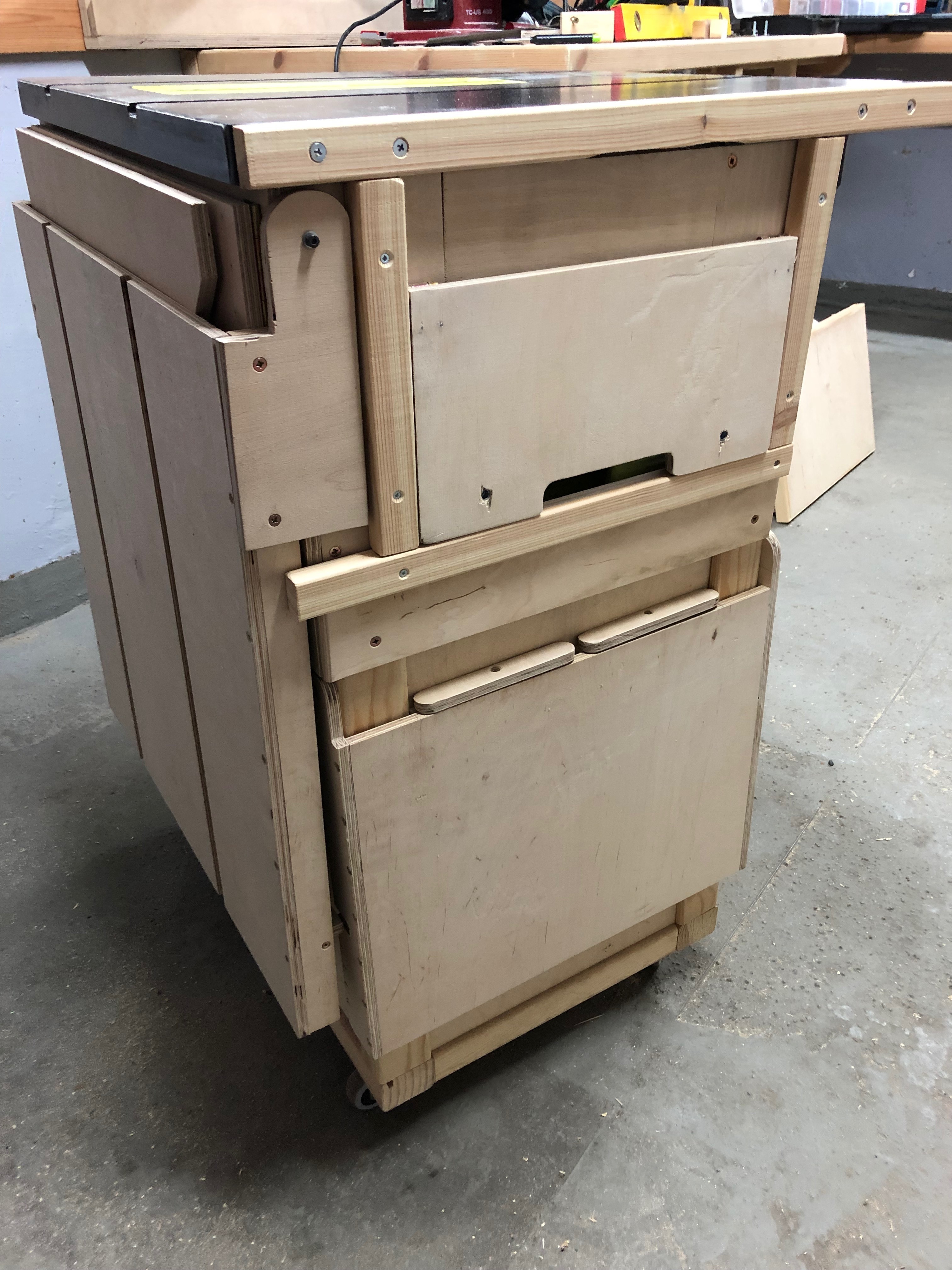

Przynajmniej dotychczasowe najistotniejsze założenie nadal jest aktualne: wciąż wjeżdża pod stół.

Prowadnica poprzeczna

Po „kilku” dniach odpoczywania od tematu i „popychania” innych „projektów” (nie tylko warsztatowych) wracam do tematu. Nawet jeśli tylko „prawie jak formatówka”, to akcesoria muszą być.

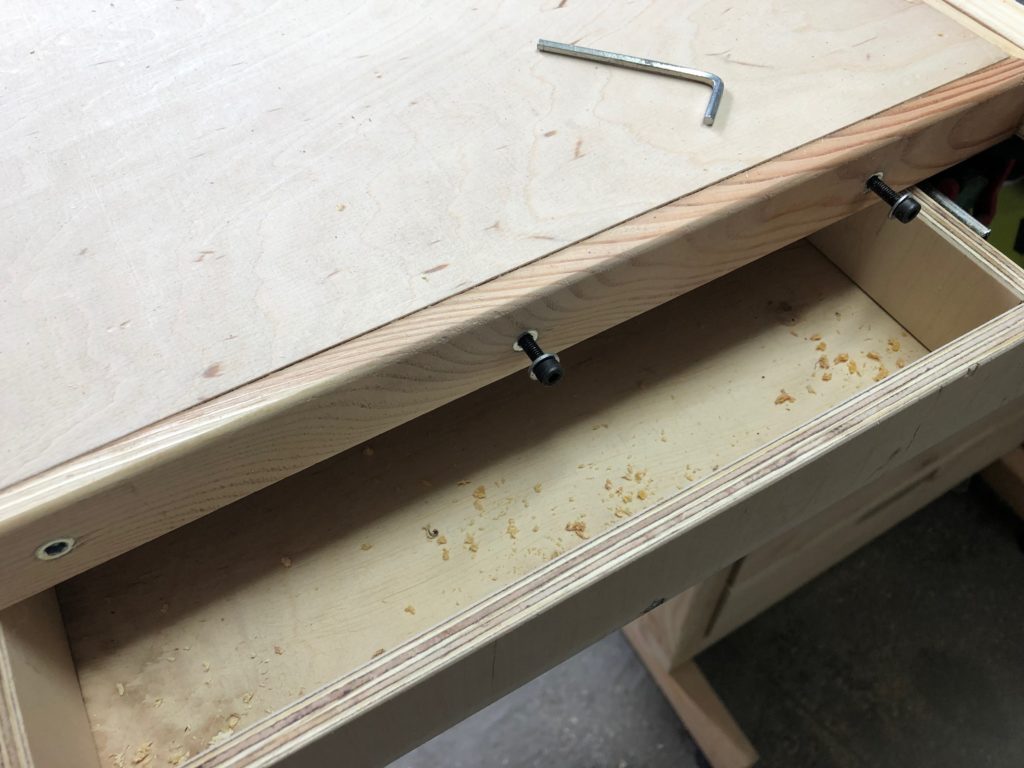

Zaczynamy od montażu dwugwintów.

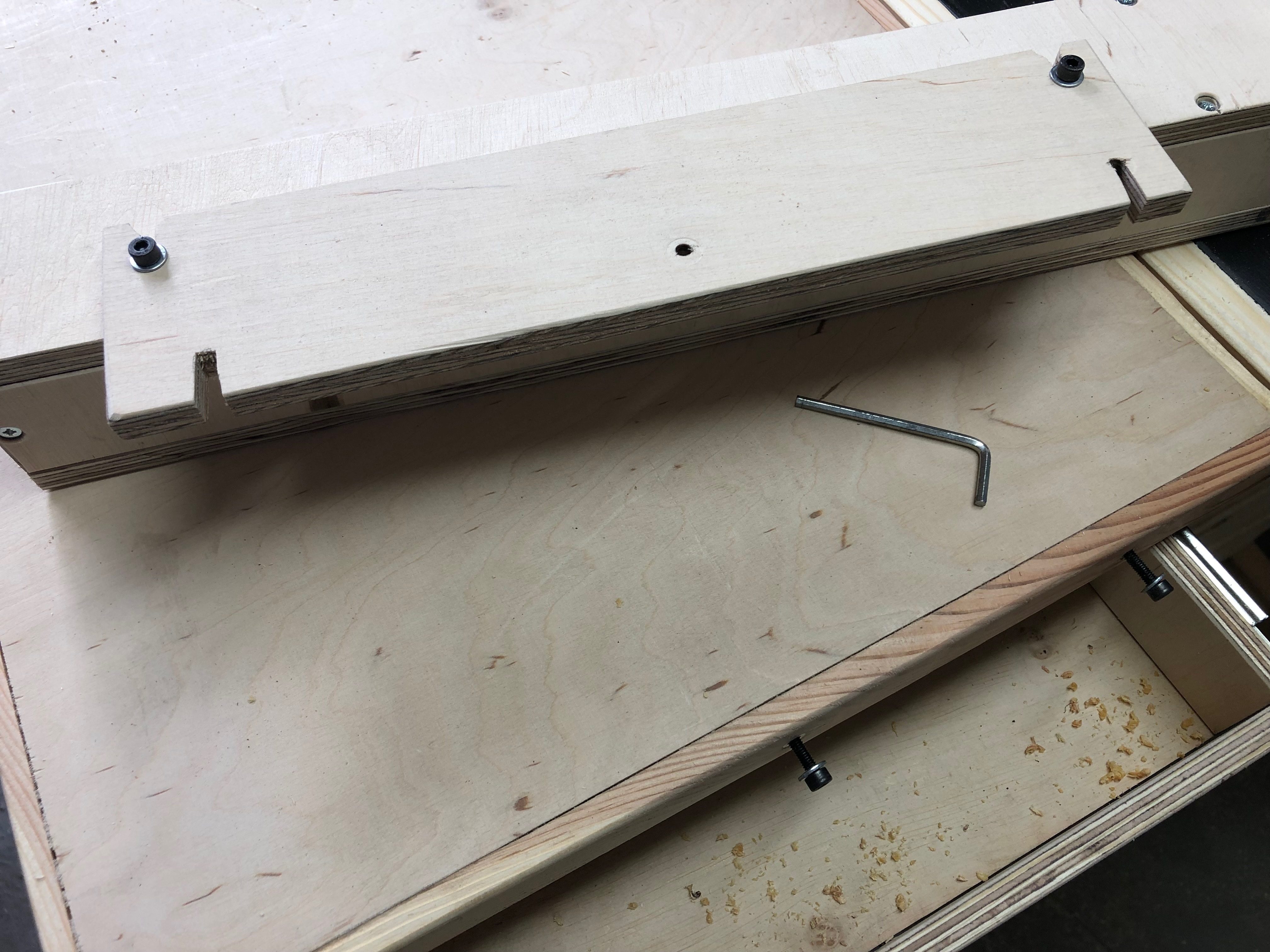

Teraz czas na samą prowadnicę. Jakoś tak się rozpędziłem z jej wykonaniem, że niespecjalnie kiedy było udokumentować ten proces fotografiami. Trochę mniej zapału i pomysłów miałem na samo mocowanie do wózka.

Dodatkowa prowadnica wpuszczona w rowek prowadzący (T-slot) powinna poprawić stabilność kąta względem stołu a co za tym idzie również względem tarczy.

Ryobi RTS 1800G - DIY Format Table Mod - Prawie jak formatówka - Modyfikacja

Nie wygląda to może źle, ale z efektów nie jestem zadowolony. Jeśli ma pojawić się część trzecia, to muszę wyeliminować luzy wózka, bo bez tego ciągnięcie tego tematu traci sens. Albo cięcia będą dokładniejsze i bardziej powtarzalne, albo „prawie jak formatówka” będzie bardziej z naciskiem na „prawie” i wrócimy do sanek.
